  • 无底畚斗式提升机设计技术及实用要求

    发布时间:2020-05-22 发布者:唯升环保

    本技术的目的就是设计一种新型的无底畚斗式提升机,使其与目前在我国生产中使用的各类有底或无底畚斗式提升机相比,具有充满系数高、提升量大、回流粮少、破碎率低、耗能省、清理物料方便的优点。

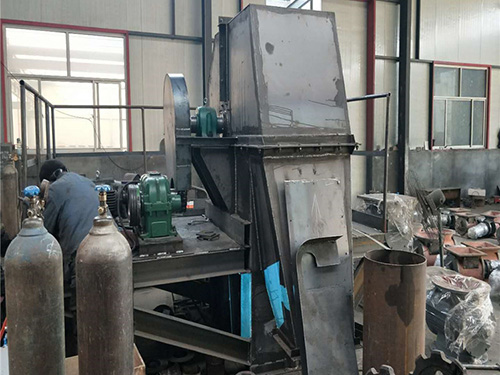

    本技术的基本设计是,该新型无底畚斗式提升机的机头相对于出粮口向前方突出,其突出部份由圆弧面与平面相切构成,呈鹅头状;同时,缩小无底畚斗间的净空距离,改变无底畚斗上平面和前平面的倾斜角度,在鼠笼式尾轮上焊有倾斜排料幅板,机座内增设梯形排料装置。由此,实现提高作业效率,节省能源、降低破碎率的目的。

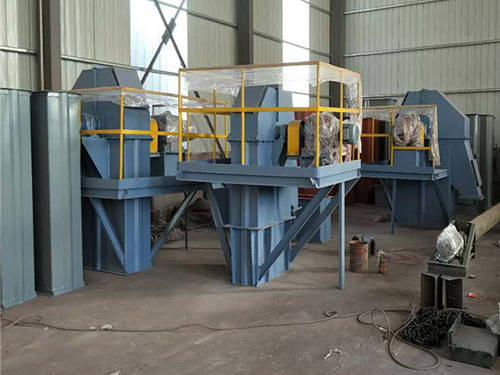

    机头、机筒、机座、无底畚斗带和无底畚斗五个基本构件组成新型无底畚斗式提升机。无底畚斗带环绕于头轮和鼠笼式尾轮之间。在无底畚斗带上利用畚斗螺钉固定着数个无底畚斗,其无底畚斗在无底畚斗带上固定后的净空距离L为0~5毫米,由机筒将无底畚斗带和无底畚斗密封起来。无底畚斗的上平面与水平面的夹角α大于0°,前平面与垂直面的夹角β为45°。机头位于整个提升机的最上方,并相对于出料口向前方突出,前突部份是由圆弧面与两个平面相切构成,呈鹅头形状,且两个与圆弧面相切的平面之间的夹角γ小于90°。在机头里面安装着头轮。鼠笼式尾轮和梯形排料装置安装在机座内。在鼠笼式尾轮上焊有倾斜排料幅板。梯形排料装置是由角铁和铁板加工焊接制成。

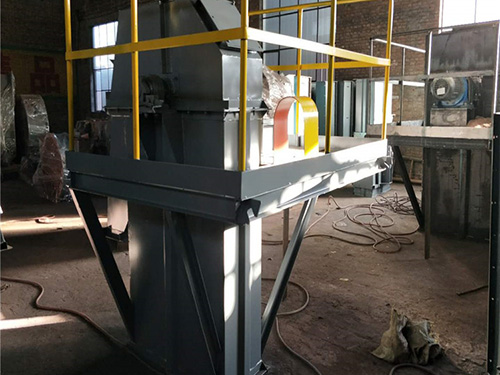

    在机座上还设置有进料口及插板。电动机、减速器安装在提升机上部的平台上。提升作业时,电动机通过减速器将动力传输给头轮,并驱动无底畚斗带和无底畚斗环绕于头轮、鼠笼式尾轮运动,此时,被提升的物料由进料口落入提升机内,经无底畚斗挖取后,随无底畚斗向上运动,在绕过头轮时,将物料抛出。被抛出的物料由于机头鹅头形状的内壁的限制,前抛运动速度迅速降低,并改变运动方向,在强制作用下,物料只能沿着机头的下平面向出料口运动,并经出料口排出。这样就减少了物料被抛出无底畚斗后,因碰撞、回跳引起的回流粮数量。进入鼠笼式尾轮内部的物料沿着倾斜排料幅板及时排出,下落到机座内而被无底畚斗重新提升,由此降低了由于鼠笼式尾轮与无底畚斗带之间的挤压造成的物料破碎率。在机座内发生物料堵塞时,拔出插板,堵塞的物料沿着梯形排料装置的两腰斜面自动排出机座。

    1.一种新型无底畚斗式提升机,它由机头、机筒、机座、无底畚斗带和无底畚斗组成。其特征在于机头相对于出料口向前方突出,其前突部份是由圆弧面与两个平面相切构成,呈鹅头状,且两个与圆弧面相切的平面之间的夹角γ小于90°。

    2.根据实用要求1所述的新型无底畚斗式提升机,其特征在于无底畚斗在无底畚斗带上固定后的净空距离L为0~5毫米。

    3.根据实用要求2所述的新型无底畚斗式提升机,其特征在于无底畚斗的上平面与水平面之间的夹角α大于0°,前平面与垂直面间夹角β为45°。

    4.根据实用要求1所述的新型无底畚斗式提升机,其特征在于鼠笼式尾轮上焊有倾斜排料幅板。

    5.根据实用要求1所述的新型无底畚斗式提升机,其特征在于在机座内设有一个梯形排料装置。

    新型无底畚斗式提升机是粮油机械中一种储运机械设备。该机机头的前突部分由圆弧面与两个平面相切构成,呈鹅头状,且两个与圆弧面相切的平面之间的夹角小于90°。无底畚斗的上平面与水平面夹角大于0°,净空距离为0~5毫米。鼠笼式尾轮上焊有倾斜排料幅板。在机座内安装有梯形排料装置。该机解决了当前提升机存在的回流粮多,效率低,物料破碎率高的问题,具有充满系数高、效率高、回流粮少、破碎率低、节省能源等优点。
